Es ist allgemein bekannt, dass Karten geographische Informationen repräsentieren. Es gibt jedoch zahlreiche verschiedene Kartentypen, die Sie mit ArcGIS erstellen und einsetzen können. ArcGIS-Karten sind aus genau dem Grund, dass sie für bestimmte Aufgaben eingesetzt werden können, so leistungsstark. In diesem Abschnitt werden einige häufige Kartentypen und ihre allgemeine Verwendung vorgestellt.
- Grundkarten
- Thematische Karten
- Datenerfassung und Bearbeiten von Karten
- Analysekarten
- Geodesign- und Planungskarten
- Zeitkarten
- Dashboard- und Betriebsstatuskarten
- Netzwerkkarten
- Präsentationskarten
- Landkarten und Atlanten
- Kartenbücher
- Karte mit Sehenswürdigkeiten
- 3D-Karten und Globen
Grundkarten
In Grundkarten werden Schlüsseldaten versammelt, um eine wiederverwendbare Grundlage für eine Vielzahl an Karten zu erstellen. Grundkarten bilden die Grundlage oder Zeichenfläche für Ihre Arbeit. Es kann sich um allgemeine Karten wie topografische, Bilddaten- oder Straßenkarten oder um thematische Karten wie wasserwirtschaftliche oder geologische Grundkarten handeln. Auf einer Grundkarte können beliebige Daten dargestellt werden. Die Grundkarte bietet den geographischen Kontext und Bezugsdetails.
ArcGIS umfasst eine breite Palette an Online-Grundkarten, die als Grundlage für beliebige Karten verwendet werden können, seien es Webkarten für die Online-Verwendung oder spezielle Karten zum Drucken.
Wenn Sie mit den ArcGIS Web-Clients im Map Viewer von ArcGIS.com Karten erstellen, können Sie aus einer Vielzahl an Grundkarten wie der oben abgebildeten National Geographic-Karte auswählen. In der Grundkartengruppe von ArcGIS Online auf der ArcGIS Online-Website können Sie all diese Karten durchsuchen.
Organisationen und Behörden verfügen über eigene Spezialkarten, die von allen Abteilungen verwendet werden können, z. B. Standardgrundkarten einer Stadt und deren Infrastruktur. Im ArcGIS Resource Center finden Sie Ressourcen, mit denen Sie anhand Ihrer vorhandenen Daten eigene Grundkarten erstellen können. Besuchen Sie beispielsweise den Grundkartenbereich der Kommunalverwaltungs-Community.
Thematische Karten
Erkunden Sie die von Esri veröffentlichten demografischen Karten für die USA.
Auf diesen Karten werden mithilfe räumlicher Informationen Standorte und Verteilungen bestimmter Phänomene dargestellt. Für diese Karten können entweder nur ein thematischer Daten-Layer oder mehrere Layer gemeinsam angezeigt werden, um Muster und Beziehungen aufzuzeigen. Thematische Webkarten können ansprechende Pop-up-Fenster umfassen, mit denen Attribute, fotobezogene Informationen über Features und der Zugriff auf weitere Informationen im Internet bereitgestellt werden können.
Die oben dargestellte Karte verdeutlicht einige Schlüsselfeatures von Webkarten. Es gibt einen einzelnen Daten-Layer mit hilfreichen Feature-Pop-up-Fenstern. Sie können auf ein Feature klicken, um die Altersverteilung der entsprechenden Bevölkerung anzuzeigen. Dieser demografische Layer wurde teilweise transparent gehalten, damit die Grundkarte durchscheinen kann. Zudem wurden im Map Viewer von ArcGIS.com Pop-up-Fenster konfiguriert. Der Terrain-Karten-Service ist die Grundlage für die Grundkarten und bietet einen neutralen, interessanten Hintergrund. Der Service "World Reference Overlay" wurde über dem demografischen Layer eingefügt und enthält Beschriftungen sowie positionsbezogene Referenzinformationen.
Zudem entsteht für das Erzählen einer bestimmten Geschichte anhand einer Karte ein neuer Typ thematischer Webkarten. Hierbei handelt es sich um ansprechende, benutzerfreundliche und interaktive kartenbasierte Anwendungen, die sich auf ein bestimmtes Thema konzentrieren. Diese Karten eignen sich besonders, um Wissen zu vermitteln oder Benutzer selbst aktiv werden zu lassen, und sie stellen eine hervorragende Möglichkeit dar, die aus GIS gewonnenen Ergebnisse einem breiten Publikum zugänglich zu machen.
This map lets you explore patterns
and trends in urban unemployment from 2006 to 2010.
This map lets you explore aspects of
world population, growth rates, and life expectancy.Um weitere Kartengeschichten anzuzeigen, besuchen Sie Storytelling with Maps.
Da thematische Webkarten in der Regel leicht verständlich sind, stellen sie eine hilfreiche Art und Weise dar, große Informationsmengen bereitzustellen. Die nächsten beiden Beispiele illustrieren diesen Ansatz. In beiden Fällen kann unter einer großen Palette verfügbarer Informationen ausgewählt werden.
The Recovery Accountability and Transparency
Board uses maps so people can compare maps of economic stimulus funding to other
socioeconomic data.
South Carolina Department of Health and Environmental Control (DHEC) created this site as part of the National Environmental Public Health Tracking (EPHT) initiative to enable residents to track public environmental health information.Datenerfassung und Bearbeiten von Karten

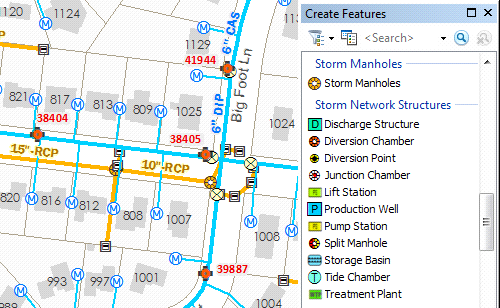

Mit diesen Karten können Daten richtig und effizient erfasst werden. Sie enthalten vorlagenbasierte Feature-Paletten und die entsprechenden Bearbeitungs- und Prüfwerkzeuge für das Erstellen und Aktualisieren von bestimmten Features und deren Attributen. Diese Karten können von den Mitarbeitern eines oder mehrerer Unternehmen für die Arbeit an gemeinsamen Projekten verwendet werden. Dies kann Bilddaten für das intelligente Digitalisieren von Features beinhalten.
Außendienstmitarbeiter können diese Karten auf mobilen Geräten und Smartphones verwenden, um Vorfälle zu protokollieren, Beobachtungen zu sammeln und Berichte über den Status zu erstellen. Diese Karten können zudem in Form von Smartphone-Apps der allgemeinen Öffentlichkeit zugänglich gemacht werden, sodass die Bürger ihrer Kommunalverwaltung Graffiti melden können. Auch können sie als Crowdsourcing-Karten bereitgestellt werden, mit denen die eingegebenen Informationen erfasst und umgehend angezeigt werden.
Karten für die Datenerfassung sind ein immer wichtiger werdender Teil eines GIS, da sie es Unternehmen ermöglichen, Daten konsistent zu erfassen, ohne vom Endbenutzer jegliche Fachkenntnisse erwarten zu müssen. Durch die Verwendung von Web- und mobilen Technologien erweitern diese Kartentypen immer mehr die Möglichkeit von Unternehmen, minutengenaue Informationen zu erfassen und auf sich rasch verändernde Situationen wie z. B. Notfälle zu reagieren.
Analysekarten
Mit Analysekarten werden Abfragen durchgeführt, geeignete Positionen gesucht, Probleme gelöst, Was-wäre-wenn-Szenarios untersucht, Prozesse modelliert, Berichte erstellt usw. Hierbei werden die umfassenden Analysewerkzeuge in ArcGIS eingesetzt. Analysekarten dienen dem Lösen von Problemen, indem entsprechende Daten und Werkzeuge kombiniert werden.
Mithilfe von Web- und Servertechnologien erweitern diese Karten die Leistungsstärke eines GIS, indem anspruchsvolle räumliche Analysen und umfassende geographische Erkenntnisse einer breiteren Öffentlichkeit zur Verfügung gestellt werden, darunter Manager, Planer und Entscheidungsträger.
Using a slider control, this map by the NOAA Coastal Services Center enables stakeholders to review impacts related to potential sea level rise and coastal flooding.
This map enables companies to search for available land and buildings by entering criteria such as property size, distance to the airport and container terminal, and so on.
A 3D model of Salt Lake City, Utah, was used to analyze the solar potential for every square meter in the city.
This tool facilitates business siting, neighborhood renewal, and real estate development by enabling people to identify the optimal locations for economic activities.Geodesign- und Planungskarten
Mithilfe dieser Art von Karten werden Entwürfe und Pläne entwickelt, bewertet, verfeinert und präsentiert. Dies gilt insbesondere, wenn mehrere Alternativlösungen verfügbar sind, die ausgewertet werden müssen. Bei dem Begriff "Geodesign" handelt es sich um ein neu entstandenes Feld, bei dem es darum geht, das volle Potenzial eines GIS im Rahmen des Umweltentwurfsverfahrens auszunutzen. So können Planer beispielsweise mit einer Geodesign-Karte geplante Standorte direkt auf einer Karte darstellen und direktes Feedback erhalten, inwieweit diese Standorte bestimmten Kriterien entsprechen, z. B. wie viele Bewohner sich in einer bestimmten Entfernung zu den einzelnen Standorten befinden oder welche in Konflikt stehende Bodennutzung in der Nähe vorhanden ist.
Zeitkarten
Mithilfe dieser Karten werden die Veränderungen von Phänomenen über einen bestimmten Zeitraum aufgezeigt. Hierbei kann es sich um physische Ereignisse wie Fluten, Ölteppiche, Sturmbahnen, Tierwanderungen oder Humangeographien wie Veränderungen der Bevölkerung, der Landnutzung, des Marktanteils usw. handeln. Zeitkarten können verwendet werden, um das Verständnis für Veränderungen über einen bestimmten Zeitraum zu verbessern, um Trends und Muster zu visualisieren und um bei der Vorhersage zukünftiger Ereignisse zu helfen. Außerdem werden sie für die Änderungserkennung in Anwendungen z. B. für die Forstwirtschaft, Landnutzung und Umweltqualität verwendet. Hierzu werden insbesondere Bilddaten und Fernerkundungsdaten eingesetzt.
Dashboard- und Betriebsstatuskarten
Mit diesen Karten erhalten Sie einen einfach verständlichen Bericht zum aktuellen Betriebsstatus einer Organisation oder zu einer Situation wie z. B. einer humanitären Katastrophe. Es werden Live-Daten verschiedener Quellen zusammengeführt, auf die von vielen Benutzern zugegriffen werden kann, um eine gemeinsame Darstellung der betrieblichen Abläufe in Form eines Live-Dashboards zu erhalten. Diese Dashboards sind insbesondere deshalb leistungsstark, weil mehrere Datenfeeds kombiniert werden können, um Entscheidungsträger, Planer und Außendienstmitarbeiter mit minutengenauen Informationen zu versorgen. Karten können auch regelmäßig erstellt werden, um beispielsweise einen täglichen oder wöchentlichen gemeinsamen Statusbericht zu erhalten.
Live flooding information for the Marlborough Region of New Zealand
Shows the real-time location of ferry vessels for the Washington State Ferries
GATOR is the flagship common operating picture/situational awareness application for the Florida Division of Emergency Management and the State Emergency Response Team.
This site, created by the Kentucky DGI, presents several weather-related feeds, including wild fires, the Kentucky Mesonet, hail storms, wind storms, tornados, USGS gaging stations, and so on.Netzwerkkarten
Auf diesen Karten werden Netzwerke wie z. B. Verkehrsrouten, Gas- und Stromanlagen, Pipeline-Infrastrukturen, Telekommunikationseinrichtungen, Logistiken usw. dargestellt. Bei diesen Karten handelt es sich für viele Unternehmen um Schlüsselressourcen, da die entscheidende betriebliche Infrastruktur entworfen, verwaltet und analysiert werden kann. Netzwerkkarten bieten den Vorteil intelligenter Netzwerkinformationen. Zudem ist eine Palette an Werkzeugen für Netzwerke zur Routenplanung, Nachverfolgung und Optimierung verfügbar.
This map made by the German state of Schleswig-Holstein allows people to plan and make their itineraries between 2,500 points of interest. Once you pick a route, the map tells you about the terrain, weather, and points of interest along the way.
This demo application generates the drive time or drive distance service area around the location you click and creates a demographic or economic report about the population in the service area.
This demo application simulates a real-time emergency response operational dashboard where mobile units are directed by the best route to emergencies located at points that you enter onto the map.
This demo application is designed to provide water utility and public works staff a high-level view into the status of a city's water infrastructure.Präsentationskarten
Obwohl jeder Kartentyp Informationen präsentiert, ist es nützlich, eine umfassende Kartenkategorie vorzustellen, mit der Informationen durch das Zusammenwirken und die Integration verschiedener Datenquellen präsentiert werden, um die Intention der Karte deutlich zu machen. Diese Karten sind heute in Hunderten von GIS-Anwendungen weit verbreitet und dienen zur Darstellung der Geographie, zum Hervorheben von Problemen, zum Illustrieren von Plänen und Vorschlägen, zum Verdeutlichen der Ergebnisse von Analysen usw. Diese Karten können auch als das klassische Informationsprodukt angesehen werden, das von GIS-Anwendern erzeugt wird.
Wenn Sie die jährlich stattfindende Esri International User Conference besucht haben oder eines der jährlich herausgegebenen Esri Map Books durchgesehen haben, haben Sie bereits zahlreiche hervorragende Beispiele für diese Arten von Karten kennen gelernt.
Landkarten und Atlanten
Karten dieser Kategorie werden in der Regel für hochwertige gedruckte Veröffentlichungen erzeugt. Häufige Beispiele hierfür sind Straßen- und Landkarten, nationale topografische Karten, geologische Karten und Atlanten. Einige dieser Karten sind herausragende Beispiele für ansprechendes und künstlerisches kartografisches Design und die daraus erzeugten Produkte. Zu den speziellen Werkzeugen in ArcGIS für die Erzeugung qualitativ hochwertiger Druckerzeugnisse zählen die erweiterte Beschriftungsplatzierung und die Möglichkeit, einzelne Elemente in kartografischen Symbolen bearbeiten zu können.
Kartenbücher
Ein Kartenbuch ist eine Sammlung von Karten, die zusammen veröffentlicht werden, um detaillierte und umfassende Informationen für ein großes Gebiet darzustellen, indem das Gebiet in der Regel in eine Reihe von gleich großen Karten oder Seiten in einem großen Maßstab, die das gleiche Layout aufweisen, aufgeteilt ist. Kartenbücher verfügen in der Regel über eine Indexkarte, auf der Verweise zu den einzelnen Seiten des Buches aufgeführt sind. Kartenbücher werden in der Regel von kommunalen und regionalen Verwaltungen verwendet, um offizielle Daten wie Grundeigentum und Flächennutzung zu veröffentlichen. ArcGIS umfasst Werkzeuge für das Automatisieren der Produktion von Kartenbüchern mithilfe von Vorlagen und Skripten.
Karte mit Sehenswürdigkeiten
Diese Karten, die sehr häufig im Internet zu finden sind, ermöglichen dem Benutzer die Anzeige bestimmter Punkte, wie zum Beispiel von Orten oder Ereignissen, das Durchsuchen dieser Punkte oder auch die Suche nach bestimmten Punkten. Diese Karten dienen in der Regel nicht dazu, eine räumliche Verteilung hervorzuheben, wie dies bei einer thematischen Karte der Fall ist, oder mehrere Informations-Layer wie in einer klassischen GIS-Karte zusammenzuführen. Sie dienen dazu, Orte anzuzeigen und Informationen zu diesen Orten abzurufen, die häufig über formatierte Pop-up-Fenster in einem Seitenbereich neben der Karte angezeigt werden.
This map shows the sites designated by the UNESCO World Heritage Committee as having universal value.
Roots and Shoots is the Jane Goodall Institute's environmental and humanitarian program for young people. This map lets people explore a sampling of the program's projects around the world.
The Place Matters project was founded in New York City in 1998 to identify, promote, and protect distinctive sites in the city. The map uses an eye-catching dark basemap, and the search function allows you to search the entire database of places in addition to finding addresses.
This map was created as part of ReNew Canada magazine's annual list of top 100 infrastructure projects in the nation.
This map lets people explore more than 115,000 cultural heritage sites in Norway. The map has a clever way of generalizing a large number of points when you are zoomed out. The basemap is also very attractive.
National Geographic Geostories are map-based tours that present photos and videos. 3D-Karten und Globen
Die Menschen haben sich mehr und mehr an die Visualisierung der Erdoberfläche in 3D gewöhnt. Daher nutzt ArcGIS diese Funktionen, um die Leistung von 3D auch für GIS-Anwendungen zu nutzen. Mit einem 3D-GIS ist nicht nur eine realistischere Visualisierung von Terrains, Städten, unterirdischen Geologien usw. möglich, es ermöglicht auch eine Analyse in 3D. So kann mit einer 3D-Darstellung beispielsweise ermittelt werden, ob ein Bebauungsvorschlag von einem bestimmten Standort aus sichtbar ist, und mit einer Sichtlinienanalyse in 3D kann automatisch das gesamte Gebiet, d. h. das "Sichtfeld", berechnet werden, von wo aus die neue Bebauung sichtbar ist. Die Arbeit in 3D erleichtert darüber hinaus die Ausführung von Abfragen, um zum Beispiel freie Büroflächen in einer 3D-Ansicht eines Gewerbegebäudes zu ermitteln. ArcGIS verfügt über spezielle Werkzeuge zum Erstellen von 3D-Karten von Städten mit fotorealistischem Rendering und Texturen von Gebäuden.
